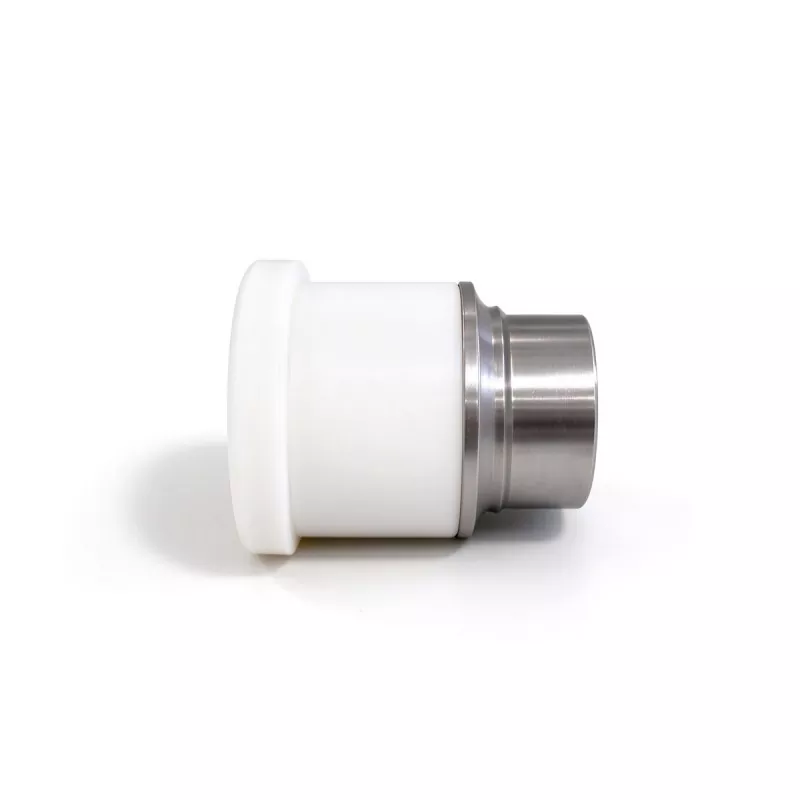

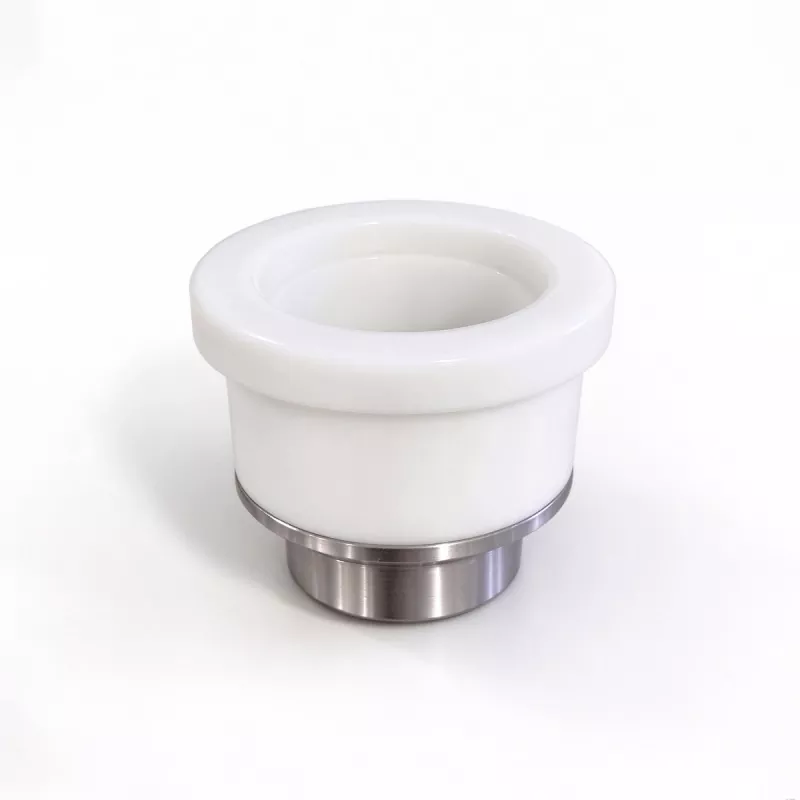

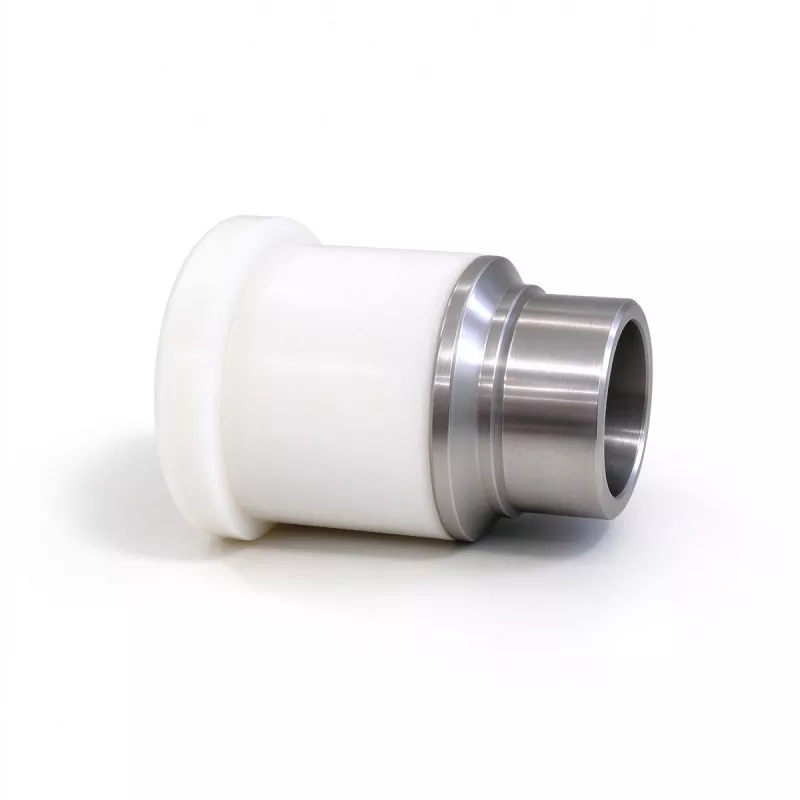

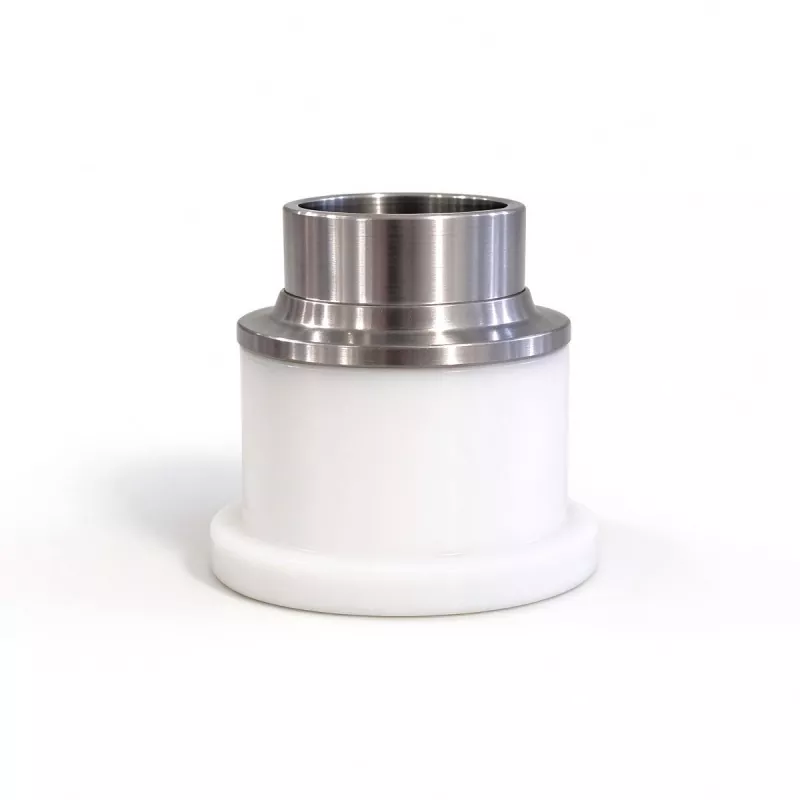

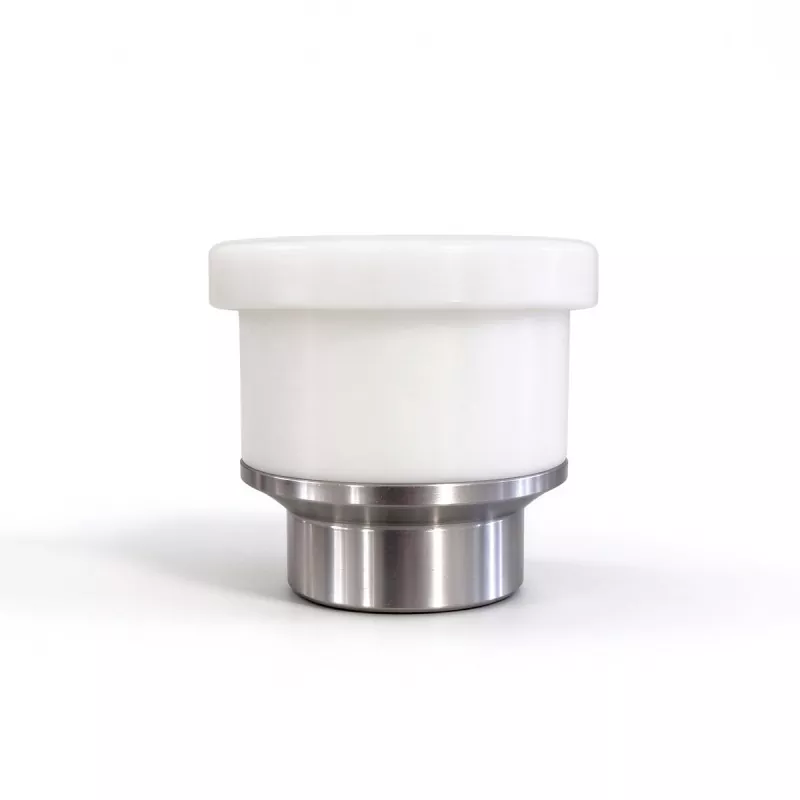

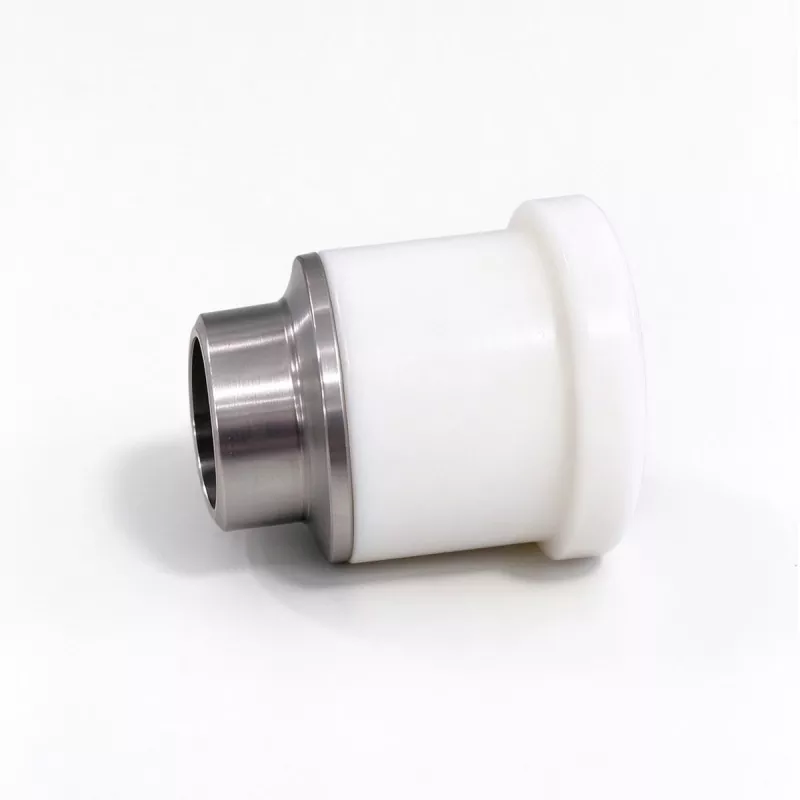

Laserová rezacia hlava Keramický krúžok

EVER VIEW dodáva náhradné keramické komponenty pre vláknové laserové rezacie hlavy, podporujúce polohovanie trysiek, elektrickú izoláciu a funkcie snímania výšky v kompatibilných zostavách rezacích hláv. Ako malý spotrebný materiál inštalovaný v blízkosti trysky funguje keramický krúžok laserovej reznej hlavy v oblasti vystavenej teplu, rozstreku, prachu a občasným mechanickým nárazom.

Správny keramický krúžok by sa mal vybrať podľa skutočnej štruktúry reznej hlavy. Vonkajší priemer, vnútorný priemer, výška, závit, usporiadanie kontaktov a montážny dizajn sa môžu medzi rôznymi modelmi líšiť.

Pri kúpe náhradného dielu EVER VIEW odporúča poskytnúť model rezacej hlavy, originálne číslo dielu, rozmery alebo jasné fotografie. Náš tím môže pomôcť s párovaním špecifikácií pred cenovou ponukou a podporiť údržbu zásob alebo hromadné objednávky.

Kľúčová časť spodnej reznej hlavy

Keramický krúžok laserovej reznej hlavy je umiestnený medzi zostavou reznej hlavy a komponentmi súvisiacimi s tryskou. Jeho presná štruktúra závisí od konštrukcie reznej hlavy, ale bežne prispieva k mechanickému umiestneniu a elektrickej izolácii.

Podpora polohovania trysky

Keramické telo a súvisiaca montážna štruktúra pomáhajú udržiavať zostavu trysky v zamýšľanej polohe. Správne rozmery a sústrednosť sú dôležité, pretože tryska musí udržiavať požadovaný vzťah s laserovým lúčom.

Poskytnite elektrickú izoláciu

Keramický materiál zabezpečuje elektrickú izoláciu medzi vybranými vodivými časťami reznej hlavy. Táto charakteristika je dôležitá pri rezacích hlavách, ktoré využívajú kapacitné snímanie výšky na sledovanie vzdialenosti medzi zostavou dýzy a kovovým obrobkom.

Snímanie výšky závisí od zostavy

V kompatibilných rezných hlavách keramický krúžok spolupracuje s dýzou a snímacími komponentmi namiesto toho, aby fungoval ako nezávislý snímač.

Udržujte štruktúru snímania

Keramické teleso oddeľuje príslušné vodivé komponenty pri zachovaní mechanického vzťahu vyžadovaného snímacou zostavou. V závislosti od konkrétneho dizajnu môžu byť začlenené aj kontaktné body alebo vodivé vložky.

Znížte variácie inštalácie

Správne prispôsobený keramický krúžok pomáha zostave súvisiacej s dýzou vrátiť sa po výmene do zamýšľanej polohy. Nesprávne rozmery môžu ovplyvniť uloženie zostavy a môžu vyžadovať dodatočné odstraňovanie problémov so systémom snímania výšky.

Čo môže poškodiť prsteň?

Keramický krúžok laserovej reznej hlavy pracuje v blízkosti obrobku, vďaka čomu je citlivý na niekoľko praktických výrobných podmienok.

Poškodenie pri kolízii

Skrútený plech, zdvihnutý obrobok alebo chyba programovania môžu spôsobiť kontakt reznej hlavy s materiálom. Po kolízii by sa malo keramické teleso skontrolovať, či neobsahuje praskliny, triesky alebo posunutie.

Teplo a rozstrekovanie

Nepretržité rezanie vystavuje spodnú časť reznej hlavy teplu a rozstreku kovu. Znečistenie okolo keramického krúžku, trysky a kontaktnej plochy by sa malo odstrániť počas bežnej údržby.

Pred výmenou iných dielov skontrolujte

Poškodený keramický krúžok môže spôsobiť príznaky, ktoré sa zdajú byť spojené s tryskou alebo systémom regulácie výšky. Nemalo by sa však automaticky považovať za príčinu každého problému s rezaním.

Skontrolujte fyzický stav

Hľadajte praskliny, odlomené hrany, deformácie, znečistenie alebo abnormálne uvoľnenie. Ak je keramické telo viditeľne poškodené, je potrebné sa vyhnúť ďalšiemu používaniu, kým nebude komponent posúdený.

Skontrolujte kontaktnú oblasť

Ak konštrukcia reznej hlavy obsahuje vodivé kontakty, skontrolujte ich stav podľa postupu údržby výrobcu. Zlý kontakt môže ovplyvniť snímací obvod.

Veľkosť je väčšia ako vonkajší priemer

Samotný nákup podľa vonkajšieho priemeru môže viesť k nesprávnej výmene. Rôzne keramické krúžky môžu mať podobné vonkajšie tvary pri použití rôznych montážnych štruktúr alebo usporiadania kontaktov.

Rozmery na mieru

Ak je to možné, uveďte vonkajší priemer, vnútorný priemer a celkovú výšku. Merania by sa mali robiť z pôvodného komponentu a nie odhadovať z fotografií.

Skontrolujte vlákno a kontakty

Veľkosť závitu, montážne rozhranie a poloha kontaktu môžu tiež určiť kompatibilitu. Rozhranie dýzy by sa malo posudzovať spolu s keramickou prstencovou štruktúrou.

Konečné špecifikácie by mali byť potvrdené oproti skutočnej zostave reznej hlavy.

Priraďte prsteň k reznej hlave

Keramický krúžok laserovej rezacej hlavy by sa mal považovať skôr za spotrebný materiál špecifický pre reznú hlavu než za univerzálne príslušenstvo.

Rôzne modely používajú rôzne vzory

Rezacie hlavy sa môžu líšiť v rozmeroch keramických krúžkov, závitoch, polohovacích prvkoch a konfiguráciách kontaktov. Dokonca aj produkty, ktoré vyzerajú podobne, nemusia byť vzájomne zameniteľné.

Originálne informácie pomáhajú

Originálne číslo dielu, štítok na obale a model reznej hlavy poskytujú užitočné referencie na identifikáciu náhrady. Jasné fotografie môžu ďalej znížiť možnosť nesprávnej zhody.

Jednoduchý proces identifikácie

EVER VIEW môže pomôcť kupujúcim, ktorí nepoznajú presnú špecifikáciu keramického prsteňa.

Začnite s vybavením

Uveďte výrobcu a model rezacej hlavy. Ak má rezacia hlava typový štítok alebo označenie modelu, uveďte zreteľnú fotografiu.

Pridajte podrobnosti o starej časti

Pošlite fotografie originálneho keramického prsteňa z rôznych uhlov, spolu s dostupnými mierami, číslami dielov a kontaktnými informáciami.

REZACIA HLAVA → STARÝ DIEL → ROZMERY → FOTO → ŠPECIFIKÁCIA

Tento proces je obzvlášť užitočný pre zahraničných zákazníkov, spoločnosti poskytujúce laserové služby a distribútorov, ktorí získavajú náhradné diely pre existujúce stroje.

Inštalácia vyžaduje starostlivosť

Keramický krúžok je precízny komponent a pri výmene s ním treba zaobchádzať opatrne.

Pred montážou skontrolujte

Presvedčte sa, že nový komponent nemá žiadne viditeľné praskliny, triesky alebo kontamináciu. Pred inštaláciou skontrolujte rozmery a montážnu štruktúru.

Zabráňte mechanickému poškodeniu

Keramika sa môže poškodiť nárazom alebo nadmernou silou. Nainštalujte komponent podľa postupu výrobcu rezacej hlavy a vyhnite sa nadmernému uťahovaniu súvisiacich montážnych dielov.

Udržujte zostavu dýzy stabilnú

Keramický krúžok nefunguje samostatne. Jeho stav je potrebné zvážiť spolu s tryskou a ďalšími komponentmi na spodnom konci reznej hlavy.

Skontrolujte sedlo trysky

Po výmene skontrolujte, či je dýza správne nasadená a či je príslušná zostava zabezpečená.

Skontrolujte snímanie výšky

Ak sa používa kapacitné snímanie, pred vrátením stroja do bežnej výroby overte normálnu prevádzku snímania výšky po údržbe.

Aplikácie pri laserovom rezaní kovov

Náhradné keramické komponenty EVER VIEW sú určené pre zariadenia na rezanie vláknovým laserom používané v rôznych prostrediach výroby kovov.

Spracovanie plechu

Typické aplikácie zahŕňajú spracovanie uhlíkovej ocele, nehrdzavejúcej ocele a hliníkových plechov pre časti strojov, skrine, kryty a vyrobené kovové komponenty.

Výrobné a servisné zariadenia

Môžu byť tiež relevantné pre servisné strediská pre laserové rezanie, spoločnosti zaoberajúce sa údržbou zariadení, výrobcov a distribútorov strojov, ktorí majú viacero konfigurácií rezacích hláv.

Správny model je určený skôr štruktúrou reznej hlavy než jednoducho spracovávaným materiálom.

Vytvorte praktický náhradný inventár

Hoci je keramický krúžok relatívne malý spotrebný materiál, jeho nedostupnosť môže oddialiť údržbu rezacej hlavy.

Pre výrobné závody

Továrne prevádzkujúce viacero laserových rezacích strojov môžu organizovať náhradné keramické krúžky podľa modelu reznej hlavy a čísla stroja. To uľahčuje technikom výber správnej náhrady.

Pre distribútorov

Distribútori laserových zariadení a servisné spoločnosti môžu vyžadovať niekoľko špecifikácií pre rôzne zákaznícke stroje. Potvrdenie modelu pred hromadným nákupom pomáha vyhnúť sa skladovaniu nekompatibilných dielov.

Kvalita u malých komponentov je dôležitá

Kúpna cena keramického krúžku je nízka v porovnaní s nákladmi na kompletný laserový rezací systém, ale rozmerová nekonzistentnosť môže stále spôsobovať problémy s údržbou.

Rozmerová konzistencia

Keramické telo, montážne prvky a usporiadanie kontaktov by mali zodpovedať potvrdenej špecifikácii. Konzistentné rozmery pomáhajú podporovať opakovateľnú montáž.

Ochrana obalov

Keramické komponenty by mali byť počas skladovania a prepravy riadne chránené. Zabránenie trieskam a prasklinám pred inštaláciou je súčasťou spoľahlivého manažmentu spotrebného materiálu.

Kedy by mala byť vymenená?

Neexistuje univerzálny interval výmeny pre každú rezaciu hlavu. Skutočné servisné požiadavky závisia od prevádzky stroja, kolízií, vystavenia teplu, kontaminácie a postupov údržby.

Vymeňte po viditeľnom poškodení

Praskliny, triesky, deformácie alebo iné fyzické poškodenia sú jasnými dôvodmi na kontrolu komponentu a určenie, či je potrebná výmena.

Vymeňte počas údržby

Ak keramický krúžok vykazuje abnormálne opotrebovanie alebo zostava reznej hlavy nepracuje podľa očakávania, výmena sa môže považovať za súčasť procesu údržby.

Informácie o objednávke

Pre presnú cenovú ponuku uveďte model reznej hlavy, informácie o originálnom keramickom krúžku, rozmery, usporiadanie kontaktov, fotografie a požadované množstvo, kedykoľvek je to možné.

Ak nepoznáte model

Pošlite prehľadné fotografie keramického krúžku, rezacej hlavy a originálneho balenia. Uveďte všetky dostupné miery alebo čísla dielov.

Na hromadný nákup

Pri opakovaných alebo hromadných objednávkach poskytnite požadované množstvá a modely rezacích hláv vopred. EVER VIEW vám môže pomôcť s potvrdením špecifikácie a výmenou dodávky.

POTREBUJETE NÁHRADNÝ KERAMICKÝ PRSTEŇ?

Odoslať podrobnosti → Potvrdiť model → Skontrolovať špecifikáciu → Získať cenovú ponuku

Kontaktujte spoločnosť EVER VIEW pre párovanie keramických krúžkov, ich výmenu a hromadný nákup vláknových laserových rezacích hláv.

FAQ

Čo spôsobuje prasknutie keramického krúžku?

Náraz s obrobkom, nadmerná mechanická sila alebo nesprávna manipulácia môžu poškodiť keramické telo. Tepelná a výrobná kontaminácia môže tiež prispieť k poškodeniu v závislosti od konštrukcie reznej hlavy.

Dá sa prasknutý prsteň ešte dočasne použiť?

Prasknutý keramický krúžok by sa nemal považovať za bežný servisný komponent. Pretože krúžok môže byť súčasťou konštrukcie izolácie a snímania, pred pokračovaním v prevádzke by sa mal dodržať postup údržby výrobcu reznej hlavy.

Prečo má prsteň kovové kontakty?

Niektoré konštrukcie rezných hláv obsahujú vodivé kontakty alebo vložky ako súčasť kapacitného obvodu snímania výšky. Ich presné usporiadanie sa líši podľa modelu reznej hlavy.

Je výška keramického krúžku dôležitá?

áno. Celková výška je jedným z rozmerov, ktorý môže ovplyvniť, ako do seba zapadá spodná zostava reznej hlavy. Mala by byť zhodná s pôvodnou špecifikáciou a nie vyberaná len podľa vonkajšieho priemeru.

Môžem použiť keramický krúžok inej značky strihacej hlavy?

Iba ak sa potvrdí, že rozmery, montážna štruktúra, usporiadanie kontaktov a iné príslušné špecifikácie sú kompatibilné. Podobný vzhľad nezaručuje zameniteľnosť.

Aké fotografie sú najlepšie na identifikáciu?

Poskytnite predný, zadný a bočný pohľad na keramický krúžok plus fotografiu štítku modelu reznej hlavy. Meranie pomocou pravítka, posuvného meradla alebo inej vhodnej referencie môže spresniť identifikáciu.
