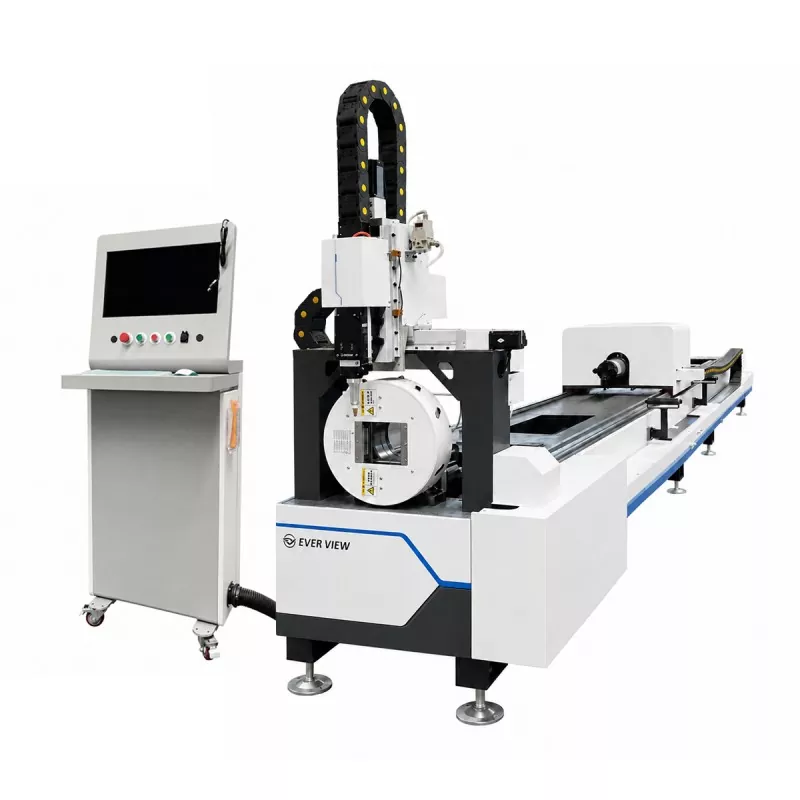

Ekonomický stroj na rezanie rúr s vláknom laserom

Ekonomický stroj na rezanie rúr s vláknom laserom môže vykonávať rezanie rúr, rezanie otvorov, drážkovanie, rezanie obrysov a orezávanie koncov v jednom naprogramovanom procese. Je vhodný na kovový nábytok, fitness zariadenia, automobilové komponenty, poľnohospodárske stroje, stavebné konštrukcie a všeobecnú kovovýrobu.

Pošlite nám svoju veľkosť rúry, materiál, hrúbku, dĺžku a výkres na konfiguráciu stroja a vyhodnotenie rezania.

Podrobnosti o produkte

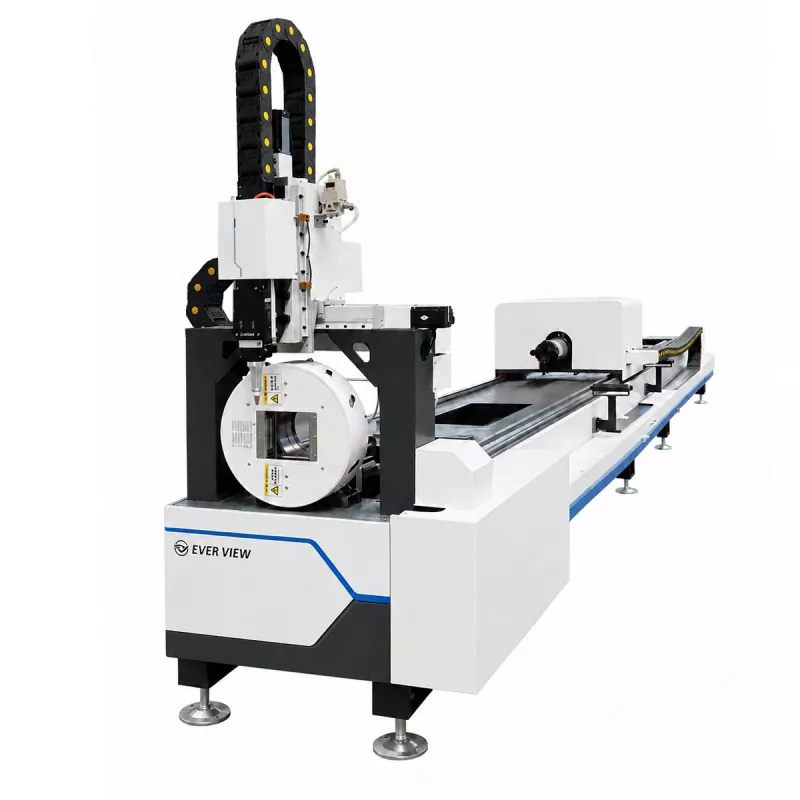

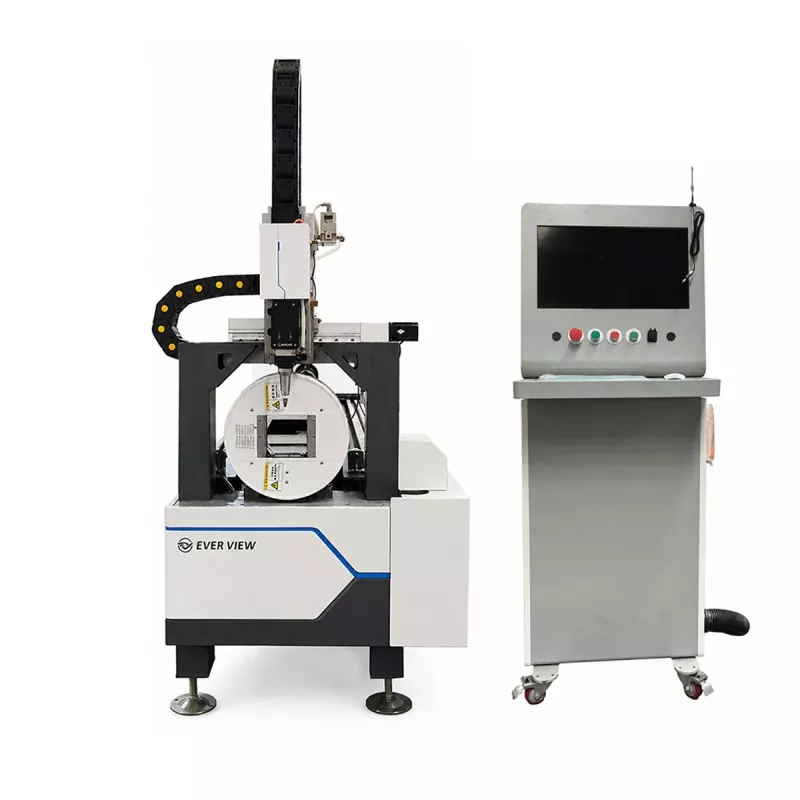

Praktické 3kW rezanie rúr laserom

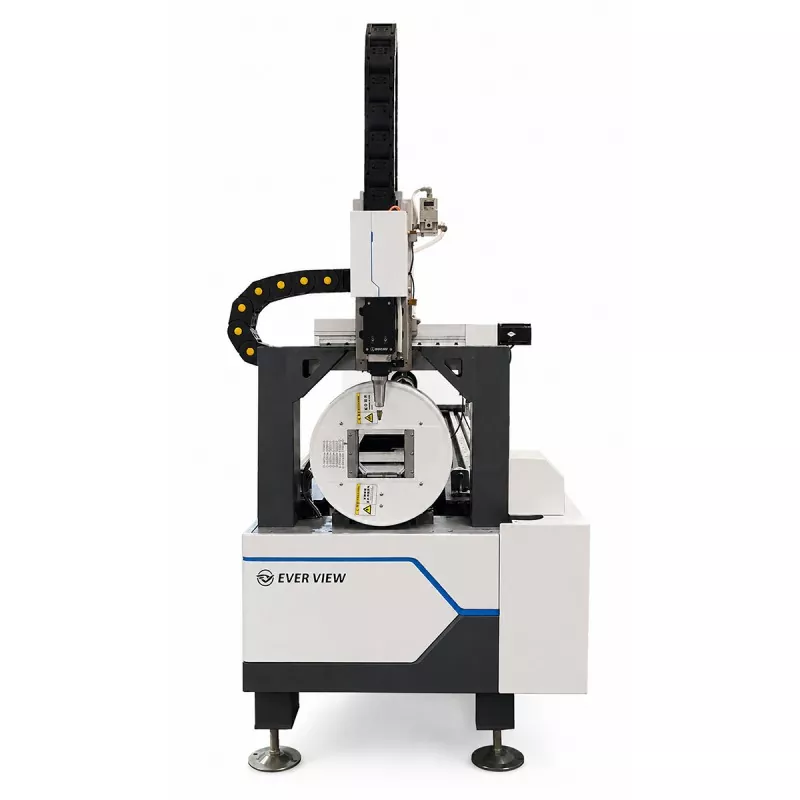

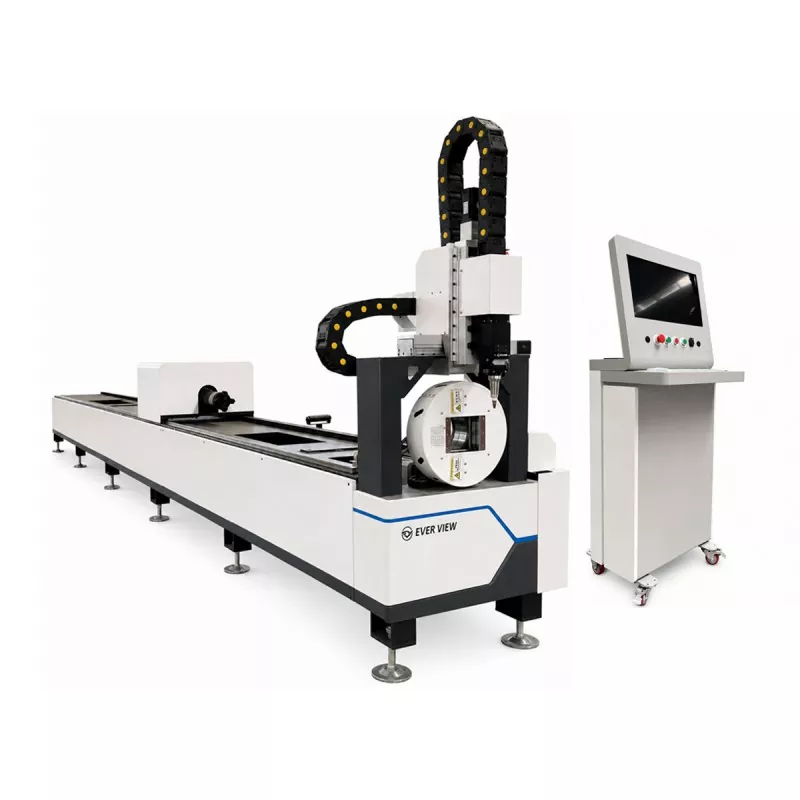

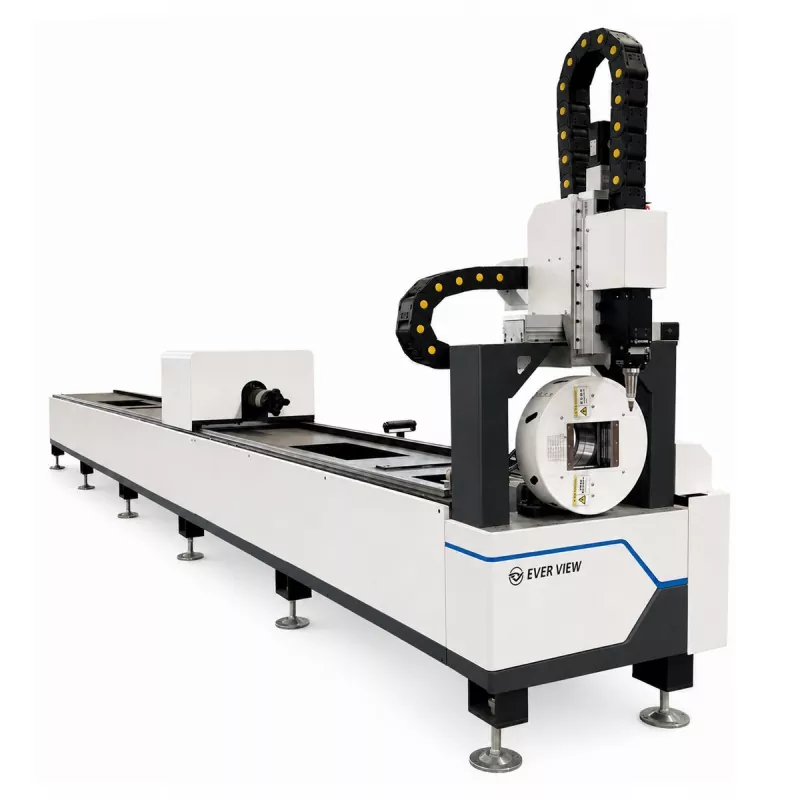

Ekonomický vláknový laserový rezací stroj na rezanie rúr EVER VIEW je určený pre kupujúcich, ktorí potrebujú spoľahlivé spracovanie rúr bez zbytočnej zložitosti systému. 3kW laserový zdroj poskytuje praktickú rovnováhu medzi schopnosťou rezania, prevádzkovými nákladmi a flexibilitou aplikácie.

Pre porovnanie, správne nakonfigurovaný 3kW systém môže za vhodných podmienok typicky rezať steny rúr z uhlíkovej ocele až do približne 10–12 mm a steny rúr z nehrdzavejúcej ocele až do približne 5–6 mm. Tieto čísla sú skôr referenčnými hodnotami ako garantovanými limitmi. Skutočné výsledky závisia od profilu rúrky, triedy materiálu, tlaku plynu, výberu trysky, rýchlosti rezania, požiadaviek na kvalitu hrán a konfigurácie stroja.

Je vhodný pre dielne, ktoré vstupujú do rezania rúr laserom, továrne pridávajúce špecializované zariadenia na spracovanie rúr a výrobcov, ktorí vybavujú objednávky v malých alebo stredných sériách.

Referenčná hrúbka rezu podľa materiálu

Nasledujúce hodnoty sú všeobecné referenčné rozsahy pre bežné aplikácie rúr:

Maximálna praktická hrúbka môže byť nižšia pre rúry s malým priemerom, zložité profily, vysokorýchlostnú výrobu alebo prísne požiadavky na kvalitu hrán. Pred konečným potvrdením sa odporúča rezná skúška s použitím skutočnej rúry kupujúceho.

Referenčné rýchlosti rezania podľa materiálu

Rýchlosť rezania sa mení v závislosti od hrúbky steny, triedy materiálu, tvaru rúrky, rezného plynu, priemeru dýzy, ohniskovej polohy a požadovanej kvality hrany. Nasledujúce hodnoty sú všeobecné referenčné rozsahy pre rovné časti bežných materiálov rúr:

Tieto rýchlosti sú len na predbežné vyhodnotenie. Rezanie otvorov, drážkovanie, ostré rohy, malé obrysy a orezávanie koncov zvyčajne vyžadujú nižšie rýchlosti ako priame rezanie. Kupujúci by mali pri porovnávaní konfigurácií strojov zhodnotiť rýchlosť rezania aj kvalitu dokončenej hrany.

Porovnanie s inými možnosťami výkonu lasera

Výkon lasera by sa mal vyberať skôr podľa požadovanej hrúbky materiálu, rýchlosti výroby a pracovného zaťaženia, než samotného maximálneho výkonu.

V porovnaní s 2kW strojom poskytuje 3kW model vo všeobecnosti širší rozsah spracovania a vyššiu produktivitu pre stredne hrubé rúry. V porovnaní so 4kW strojom zvyčajne ponúka nižšiu investíciu a ekonomickejšiu prevádzku, pričom sa vzdáva určitej rýchlosti a maximálnej hrúbkovej kapacity.

Pre kupujúcich, ktorí spracúvajú hlavne tenkostenné nábytkové rúry, môže byť postačujúci 2kW systém. Pre zmiešané objednávky zahŕňajúce stredne hrubé rúry z uhlíkovej ocele a nehrdzavejúcej ocele je často praktickou voľbou 3 kW. Pre nepretržitú výrobu hrubších rúr alebo veľkoobjemové objednávky môže konfigurácia 4 kW poskytnúť lepšiu produktivitu.

Veľkosť trubice a rozsah materiálu

Ekonomický vláknový laserový rezací stroj na rúrky podporuje okrúhle, štvorcové, obdĺžnikové a vybrané špeciálne profily podľa konečnej konfigurácie. Použiteľné materiály môžu zahŕňať uhlíkovú oceľ, nehrdzavejúcu oceľ, galvanizovanú oceľ, hliník a iné kovy rezané laserom.

Skutočný rozsah rezu závisí od triedy materiálu, hrúbky steny, profilu rúrky, rezného plynu, požadovanej kvality hrany a rýchlosti výroby.

Flexibilita výroby

Digitálne programovanie umožňuje operátorom meniť dĺžky rúrok, polohy otvorov, obrysy a tvary koncov bez prípravy špeciálnych mechanických nástrojov pre každý dizajn. Vďaka tomu je stroj vhodný na opakovanú výrobu, zákazkovú výrobu, prototypy a zmiešané objednávky.

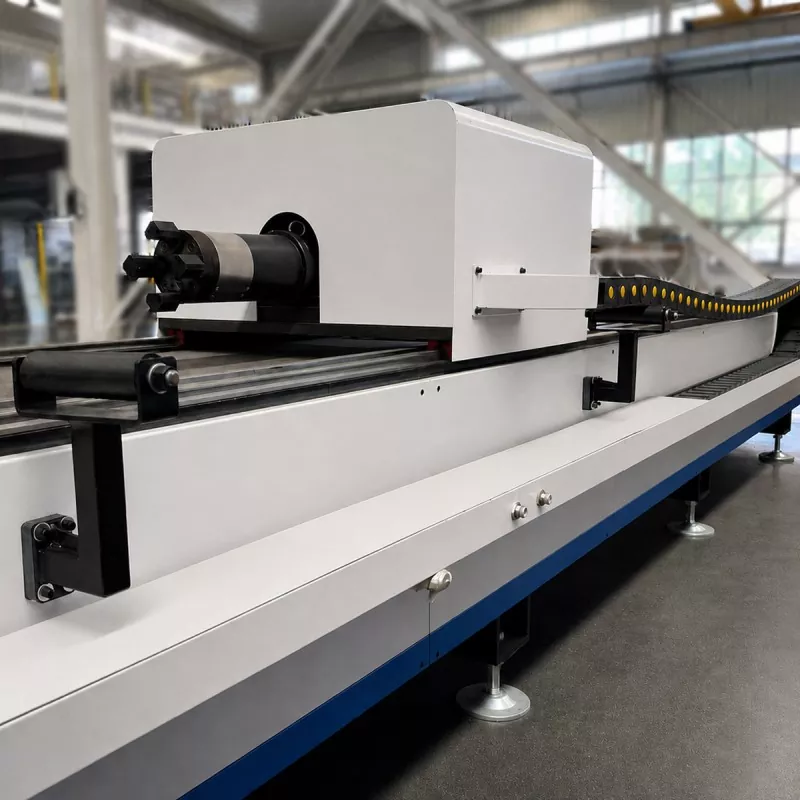

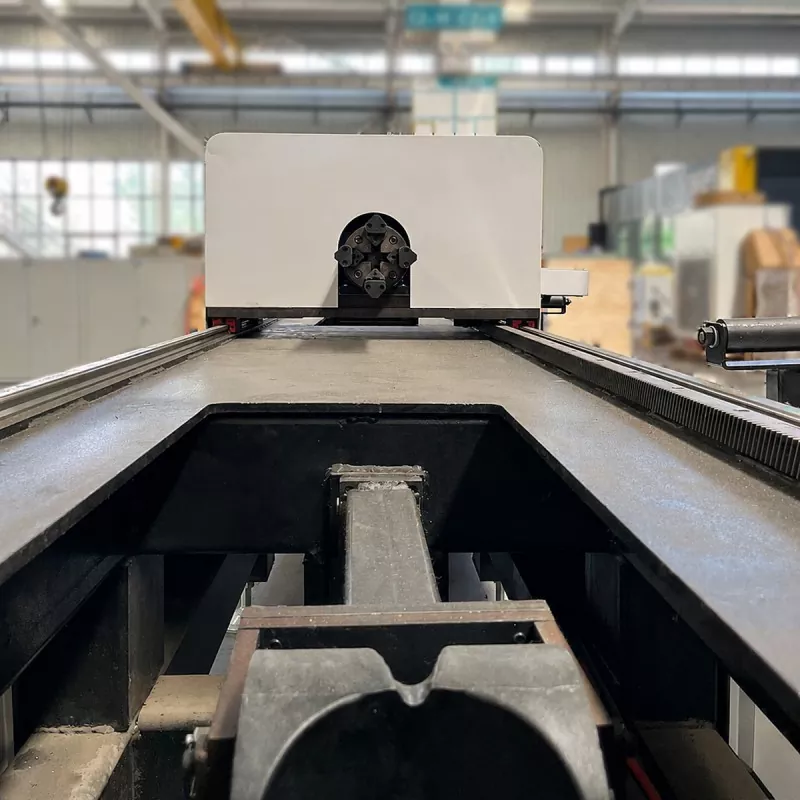

Univerzálny upínací systém

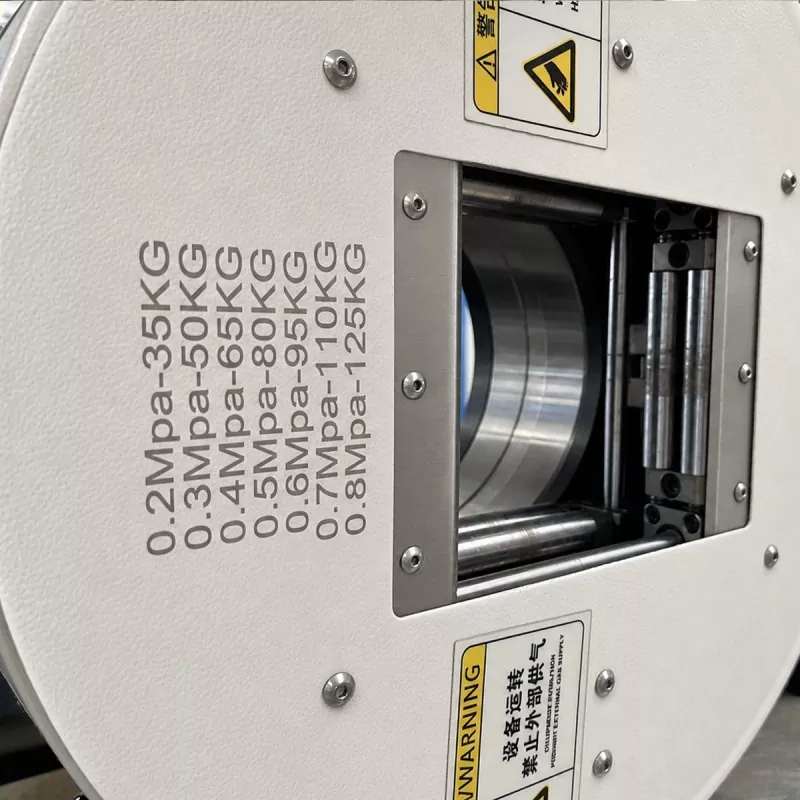

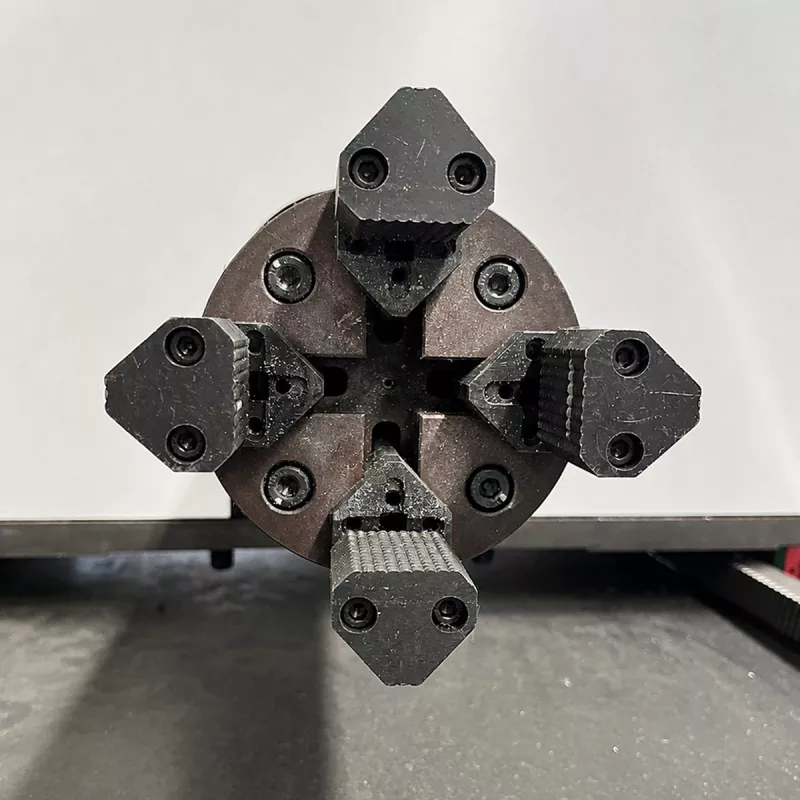

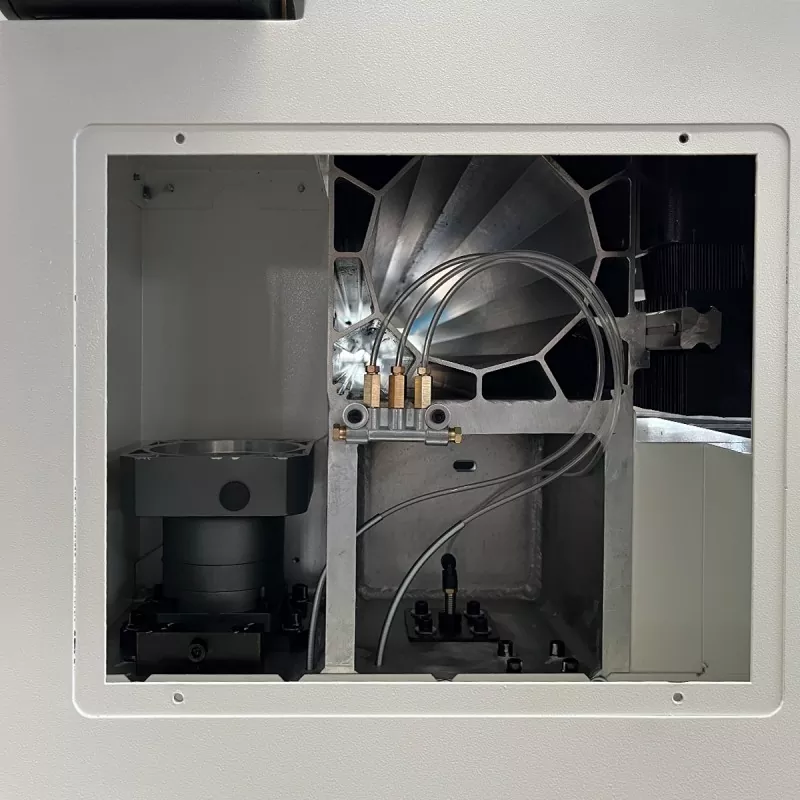

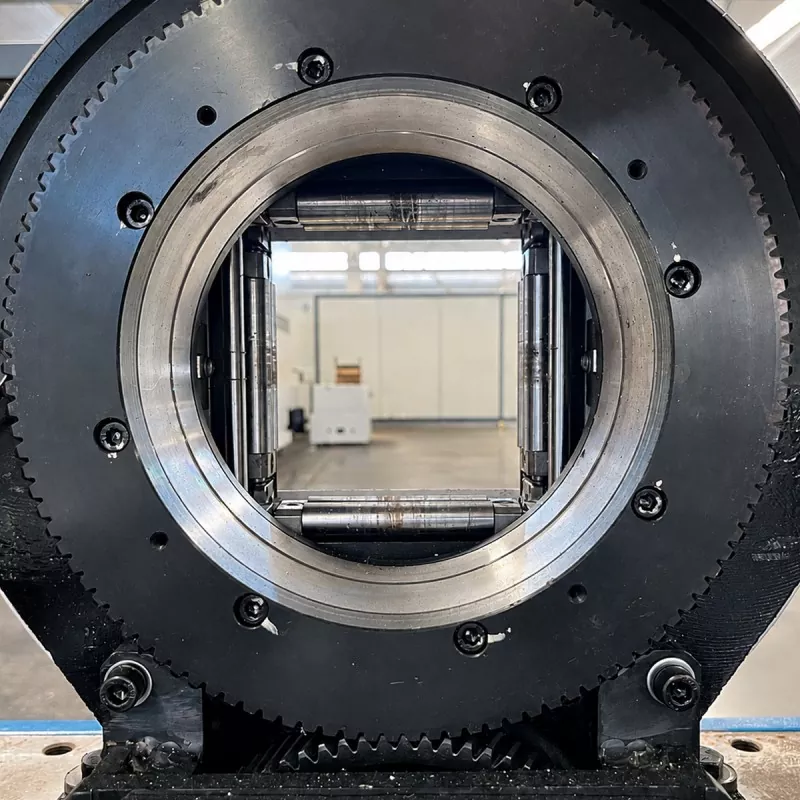

Univerzálne skľučovadlo pojme okrúhle a štvorcové rúrky, čím pomáha znižovať zmeny upínacích prostriedkov medzi rôznymi obrobkami. Stabilné upínanie podporuje presné rezanie otvorov, štrbín, obrysov a rezov okolo viacerých strán rúrky.

Rýchlosť skľučovadla môže dosiahnuť až 120 ot./min.

Znížené sekundárne operácie

Pre vhodné diely môže stroj kombinovať prípravu súvisiacu s meraním, rezanie, vŕtanie, drážkovanie a orezávanie koncov do jedného naprogramovaného procesu. To môže znížiť ručné označovanie, opakované upínanie, presuny obrobkov a sekundárne obrábanie.

Skutočné zlepšenie závisí od geometrie rúry, materiálu, objemu výroby a existujúceho pracovného postupu.

Oblasti použitia

Ekonomický vláknový laserový rezací stroj na rezanie rúrok je vhodný pre aplikácie kovového nábytku, ako sú stoly, stoličky, regály, rámy postelí a iné rúrkové nábytkové komponenty.

Pre fitness zariadenia dokáže spracovať rámy, konzoly, podpery a spojovacie časti používané v posilňovniach.

Pri výrobe automobilových komponentov sa môže použiť na vybrané rúrkové konštrukcie, konzoly, podpery a vyrobené diely vozidiel.

Typické aplikácie pre poľnohospodárske stroje zahŕňajú rámy, ochranné kryty, podpery a spojovacie komponenty.

Pri výrobe stavebných konštrukcií dokáže spracovať konštrukčné rúry, zábradlia, podpery a konštrukčné prvky.

Pre všeobecnú kovovýrobu je stroj vhodný pre prispôsobené diely, prototypy, zmluvnú výrobu a zmiešané objednávky.

Funkcie prevádzky a údržby

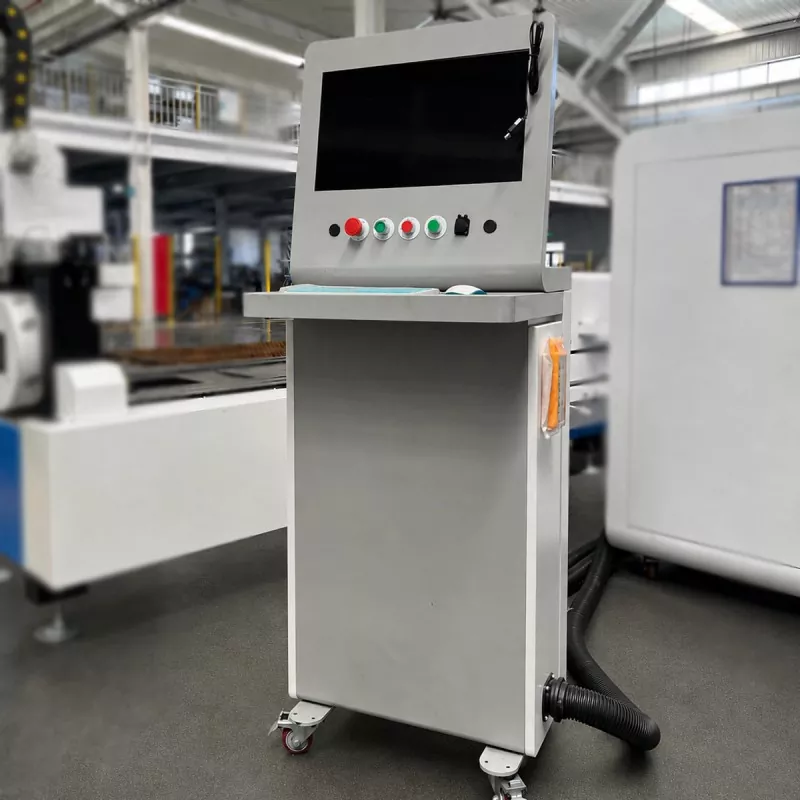

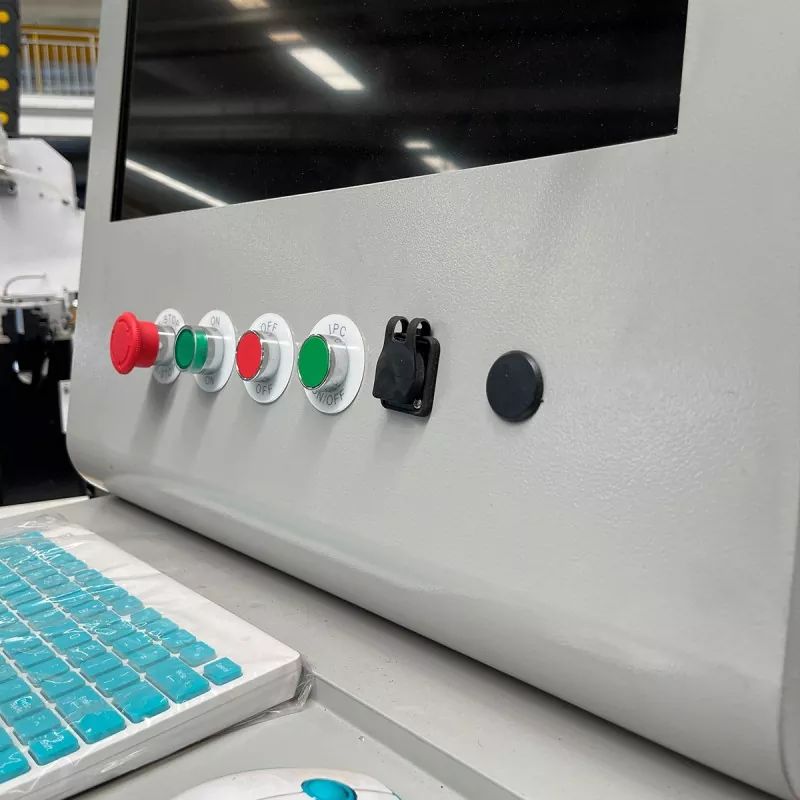

Stroj poskytuje prístup k ložnej ploche, upínaciemu systému a reznej zóne pre každodennú obsluhu a kontrolu. Operátori môžu meniť programy podľa výrobných výkresov, čo je užitočné pre výrobcov s častými zmenami produktov.

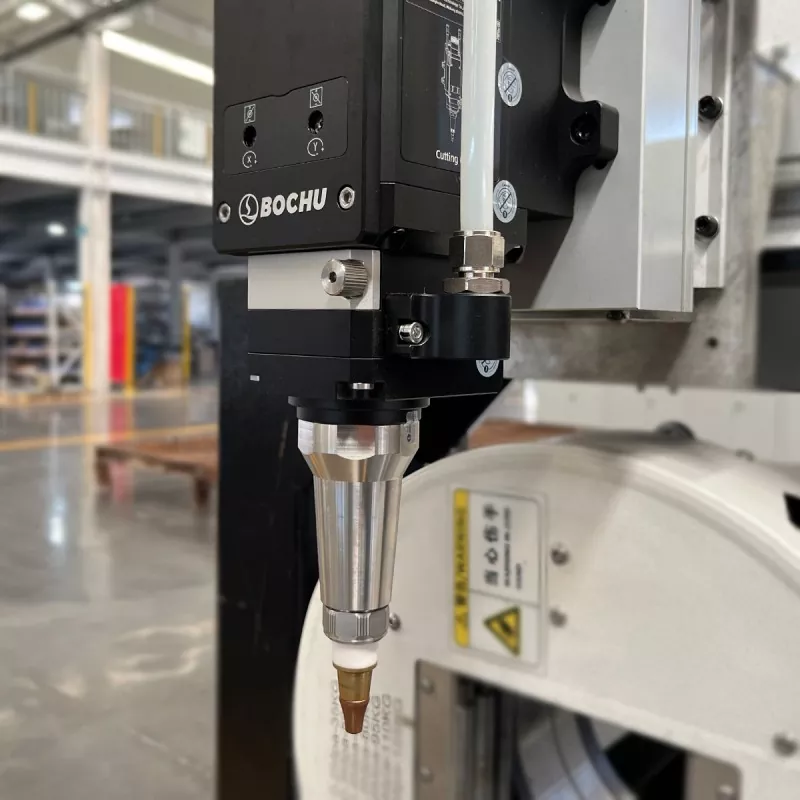

Bežná údržba by mala zahŕňať kontrolu a čistenie skľučovadla, vodiacich komponentov, ochrany reznej hlavy, chladiaceho systému, plynového systému, mazacích miest a elektrických spojov. Dýzy, ochranné šošovky a iný spotrebný materiál by sa mali skontrolovať a v prípade potreby vymeniť.

Konfigurácia stroja

Konečná konfigurácia by sa mala vyberať podľa skutočnej aplikácie a nie podľa samotného výkonu lasera.

Pred požiadaním o cenovú ponuku by kupujúci mali potvrdiť tvar a rozmery rúrky, maximálnu a minimálnu veľkosť rúrky, dĺžku rúrky, materiál a hrúbku steny, očakávaný objem výroby, typické výkresy dielov, požadovanú rýchlosť rezania, požiadavky na kvalitu okrajov, priestor v dielni a napájanie, rezací plyn a pomocné zariadenia.

Pred konečným výberom zariadenia sa odporúča rezná vzorka na základe skutočného materiálu a výkresov kupujúceho.

Technické špecifikácie

Konečná hrúbka rezu a rýchlosť by mali byť potvrdené podľa materiálu, rozmerov rúrky, hrúbky steny, rezného plynu, požadovanej kvality hrany a výrobného cieľa.

Často kladené otázky

Aké materiály dokáže stroj spracovať?

Môže byť nakonfigurovaný pre uhlíkovú oceľ, nehrdzavejúcu oceľ, galvanizovanú oceľ, hliník a ďalšie vhodné kovy rezané laserom. Skutočná schopnosť závisí od triedy materiálu, hrúbky, profilu rúrky, rezného plynu a požiadaviek na kvalitu hrán.

Aká je maximálna hrúbka rezu?

Všeobecne platí, že 3kW model dokáže za vhodných podmienok spracovať steny rúr z uhlíkovej ocele do približne 10–12 mm a steny rúr z nehrdzavejúcej ocele do približne 5–6 mm. Tieto hodnoty nie sú univerzálne limity. Skutočný výkon musí byť potvrdený testovaním s materiálom kupujúceho, rozmermi rúrky a požadovanou kvalitou hrán.

Akú rýchlosť rezania môže stroj dosiahnuť?

Pre bežné tenké a stredne hrubé rúry sa referenčné rýchlosti môžu pohybovať od približne 0,5 do 8 m/min v závislosti od materiálu a hrúbky. Napríklad 2 mm uhlíková oceľ môže dosahovať približne 4–8 m/min, zatiaľ čo 6 mm nehrdzavejúca oceľ môže pracovať rýchlosťou približne 0,5–1,2 m/min. Rezanie otvorov, drážkovanie, rohy a zložité obrysy vo všeobecnosti vyžadujú nižšie rýchlosti.

Aké tvary rúr môže rezať?

Štandardná aplikácia zahŕňa okrúhle, štvorcové a obdĺžnikové rúry. Vybrané špeciálne profily môžu byť tiež možné po potvrdení ich rozmerov a požiadaviek na upínanie.

Aká je maximálna veľkosť trubice?

Maximálny priemer rúry je 120 mm a maximálna dĺžka rúry je 6100 mm. Použiteľný rozsah by sa mal potvrdiť podľa tvaru rúrky, hrúbky steny, spôsobu zaťaženia a konečnej konfigurácie.

Dokáže vyrezať otvory a štrbiny?

áno. Ekonomický stroj na rezanie rúr s vláknom laserom môže okrem rezania rúrok na dĺžku vykonávať aj rezanie otvorov, drážkovanie, rezanie obrysov a orezávanie koncov.

Stačia 3 kW pre moju aplikáciu?

3kW laserový zdroj je vhodný pre mnoho bežných aplikácií na spracovanie rúrok. Vo všeobecnosti je výkonnejší ako 2kW systém pre stredne hrubé rúry a ekonomickejší ako 4kW systém pre mierne výrobné požiadavky. Správna voľba závisí od materiálu, hrúbky, veľkosti rúrky, rýchlosti rezania, objemu výroby a kvality hrany. Kupujúci by mali poskytnúť skutočné informácie o obrobku na vyhodnotenie.

Mám si vybrať 2kW, 3kW alebo 4kW?

Zvoľte 2 kW, keď väčšina prác zahŕňa tenkostenné rúry a prioritou je kontrola investície. Vyberte si 3 kW pre vyvážený rad bežných aplikácií z uhlíkovej ocele, nehrdzavejúcej ocele a galvanizovaných rúr. Zvoľte si výkon 4 kW, keď je potrebná vyššia rýchlosť výroby, hrubšie materiály alebo nepretržitá ťažká prevádzka.

Akú presnosť môže dosiahnuť?

Uvedená presnosť polohovania je ±0,03 mm, s presnosťou opakovaného polohovania ±0,03 mm. Skutočná presnosť dielu závisí aj od priamosti rúry, upnutia, kalibrácie stroja, parametrov rezu a nastavenia programu.

Podpora výrobcu

EVER VIEW podporuje zákazníkov s výberom stroja, konfiguráciou, hodnotením aplikácií, rezaním vzoriek a prípravou pred odoslaním.

Zákazníci môžu poskytnúť rozmery rúr, materiál, hrúbku, výrobné požiadavky a výkresy na technickú kontrolu. Prispôsobené konfigurácie môžu byť tiež prediskutované podľa špecifických potrieb spracovania rúr.

Prečo si vybrať tento stroj?

Tento ekonomický 3kW laserový rezač rúrok ponúka praktickú rovnováhu medzi investíciou, schopnosťou spracovania a každodennou použiteľnosťou. Je vhodný pre zákazníkov, ktorí potrebujú vláknové laserové riešenie pre bežné kovové rúry, referenčnú reznú kapacitu približne 10–12 mm pre uhlíkovú oceľ a 5–6 mm pre nehrdzavejúcu oceľ, flexibilné digitálne programovanie, univerzálne upínanie a znížené sekundárne operácie.

V porovnaní s 2kW strojom poskytuje väčšiu kapacitu pre materiály strednej hrúbky. V porovnaní so 4kW strojom môže ponúknuť ekonomickejšie riešenie pre kupujúcich, ktorí nepožadujú maximálnu hrúbku alebo kontinuálnu vysokorýchlostnú výrobu.

Požiadajte o test rezania

Výber stroja na rezanie rúrok by mal byť založený skôr na skutočných obrobkoch než na samotných špecifikáciách.

Pošlite EVER VIEW svoju veľkosť rúry, materiál, hrúbku, dĺžku, objem výroby, požadovanú rýchlosť rezania a výkres dielu na vyhodnotenie aplikácie a konfiguráciu stroja.
